Литий-титанатные аккумуляторы LTO

Разница между LTO и остальными литиевыми — в аноде. У обычной литий-ионной ячейки анод графитовый, и его потенциал близок к потенциалу металлического лития. Из-за этого при заряде на морозе или большим током литий начинает осаждаться на аноде в виде металла: ёмкость теряется необратимо, а иглы металла со временем угрожают внутренним замыканием.

В титанатной ячейке анод сделан из титаната лития, и его потенциал заметно выше. Условия для осаждения металлического лития просто не возникают — отсюда всё остальное: работа на морозе, высокие токи, ресурс в двадцать тысяч циклов и спокойное поведение при перегреве.

Плата за это — напряжение и энергия. Номинал ячейки 2,3–2,4 В вместо 3,2 В у LiFePO₄, удельная энергия примерно вдвое ниже. Значит, на то же напряжение нужно больше ячеек, а на ту же энергию — больше места и веса. Титанат берут не «получше», а под конкретное условие, которого другая химия не выдерживает.

Порядок тот же, что и для любой литиевой батареи, но два шага дают другие числа: ячеек в цепи больше, а проверка по току становится основной — ради высоких токов титанат и берут.

1. Число ячеек в цепи

   Номинал ячейки 2,3–2,4 В: в нашей сборке 6s2p на ячейках Toshiba SCiB по 23 А·ч выходит 13,8 В, то есть 2,3 В на ячейку. Под систему 24 В берут 10S, под 48 В — 20S или 21S: это 46 и 48,3 В номинала. Схему 24S под 48 В не берут — она даёт 57,6 В номинала, а это уже система на 60 В. Верхнюю точку считают по напряжению конца заряда конкретной ячейки, обычно 2,7–2,8 В: для 21S это 57–59 В, и оборудование должно их выдерживать.

2. Энергия за цикл

   Считают так же: мощность на время работы. Но если батарея дозаряжается в перерывах, полный запас на всю смену не нужен — достаточно перекрыть интервал между зарядами. Это и есть главный способ сэкономить на титанате, у которого киловатт-час дорогой.

3. Проверка по току разряда

   Титанат держит длительные токи выше, чем принято у остальных химий — в нашем документе это 3C против 0,5C у призматической LiFePO₄, — но проверять их всё равно нужно по паспорту конкретной ячейки: разброс между моделями большой. Отдельно считают пусковой ток — у подъёмного и тягового оборудования он в разы выше номинального.

4. Проверка по току заряда и по времени

   Здесь решает не батарея, а инфраструктура: сможете ли вы подвести к зарядной станции ток, который ячейка готова принять. Об этом ниже.

5. BMS и балансировка

   Каналов балансировки нужно столько, сколько ячеек в цепи, — а их у титаната в полтора раза больше при том же напряжении. Пороги отключения тоже другие: BMS от LiFePO₄ с её уставками 2,5 и 3,65 В на титанате неработоспособна.

Быстрый заряд — характеристика не батареи, а всей зарядной цепочки. По нашему документу титанатная сборка набирает 90 % ёмкости за час при токе 3C. Этот ток должен откуда-то прийти и куда-то деться в виде тепла.

• Мощность зарядной станции. Батарея на 48 В и 100 А·ч, заряжаемая током 3C, берёт 300 А — это 14 кВт по номинальному напряжению и до 17 кВт к концу заряда, то есть отдельная линия питания.
• Сечение кабеля и разъём. Сотни ампер требуют силового разъёма на соответствующий ток и кабеля нужного сечения; на этом узле чаще всего и упираются в реальность.
• Отвод тепла. На высоких токах греются и ячейки, и соединения. В сборке предусматривают зазоры и, при необходимости, обдув.
• Профиль заряда. Даже при высоком токе последние проценты ёмкости набираются медленно. Практический вывод: в перерыв выгодно заряжать до 80–90 %, а не «до полного» — это и есть дозаряд в паузу.

Если подвести такую мощность негде, титанат теряет половину смысла: по остальным параметрам, кроме мороза и ресурса, дешевле обойдётся LiFePO₄. Мы считаем этот узел до заказа — вместе с параметрами батареи вы получаете требования к зарядной инфраструктуре.

Главное отличие титаната в эксплуатации: рабочий диапазон −30…+60 °C в паспорте относится и к заряду. У LiFePO₄ заряд вынесен отдельной строкой и ограничен снизу нулём, а у части ячеек и +10 °C: на морозе такая батарея заряд принимает, но необратимо теряет ёмкость, и внешне это не проявляется до отказа.

Что это меняет на практике:

• Технику не нужно заносить в тепло на время заряда, а батарею — снимать и везти в зарядную комнату.
• Не нужен подогрев батареи и питание для него — при уличной установке это отдельная система со своим потреблением и отказами.
• BMS не блокирует заряд по температуре, то есть техника не встаёт в мороз до прогрева.

Что мороз всё равно забирает: доступная ёмкость снижается, растёт внутреннее сопротивление, а с ним просадка напряжения под нагрузкой. Это учитывают в расчёте: под зимнюю эксплуатацию батарею берут с запасом по энергии, но без системы подогрева и без ограничения на заряд при отрицательной температуре.

Титанат почти всегда дороже на входе и часто дешевле на дистанции. Сравнивать нужно не цену батареи, а цену одного цикла: стоимость батареи, делённую на число циклов, которые она отработает в вашем режиме.

цена цикла = стоимость батареи ÷ ресурс в циклах

Обратный случай тоже реален. Если техника работает одну смену и в отапливаемом помещении, циклов набирается 250–300 в год, ресурс LiFePO₄ выбирается за десять лет, и переплачивать за титанат незачем. Поэтому мы просим не «какая батарея нужна», а сколько циклов в сутки, при какой температуре и с какими токами — по этим трём числам выбор становится арифметикой.

Состав тот же, что у любой литиевой батареи, но два узла требуют отдельного внимания.

• BMS под титанат. Пороги отключения по нижнему и верхнему напряжению у LTO другие, а число каналов балансировки больше. Плату подбираем или дорабатываем под конфигурацию — своя разработка BMS здесь и нужна.
• Силовая часть под высокий ток. Шины, предохранитель, контактор и разъём считают по реальному пиковому току, а не по номиналу батареи. Именно здесь чаще всего греется собранная не нами батарея.
• Ячейки, подобранные в группу по фактической ёмкости и внутреннему сопротивлению.
• Корпус с креплением и поджатием под посадочное место в вашей технике, с датчиками температуры на ячейках.

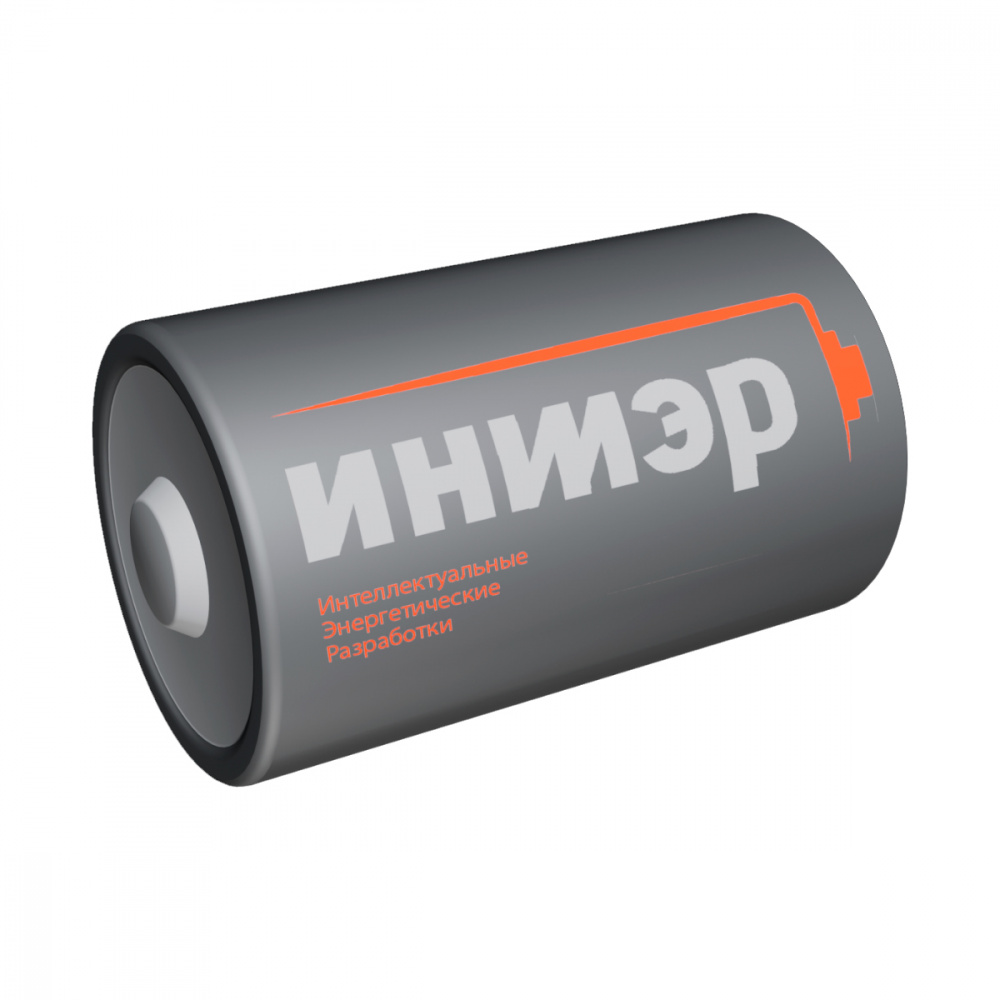

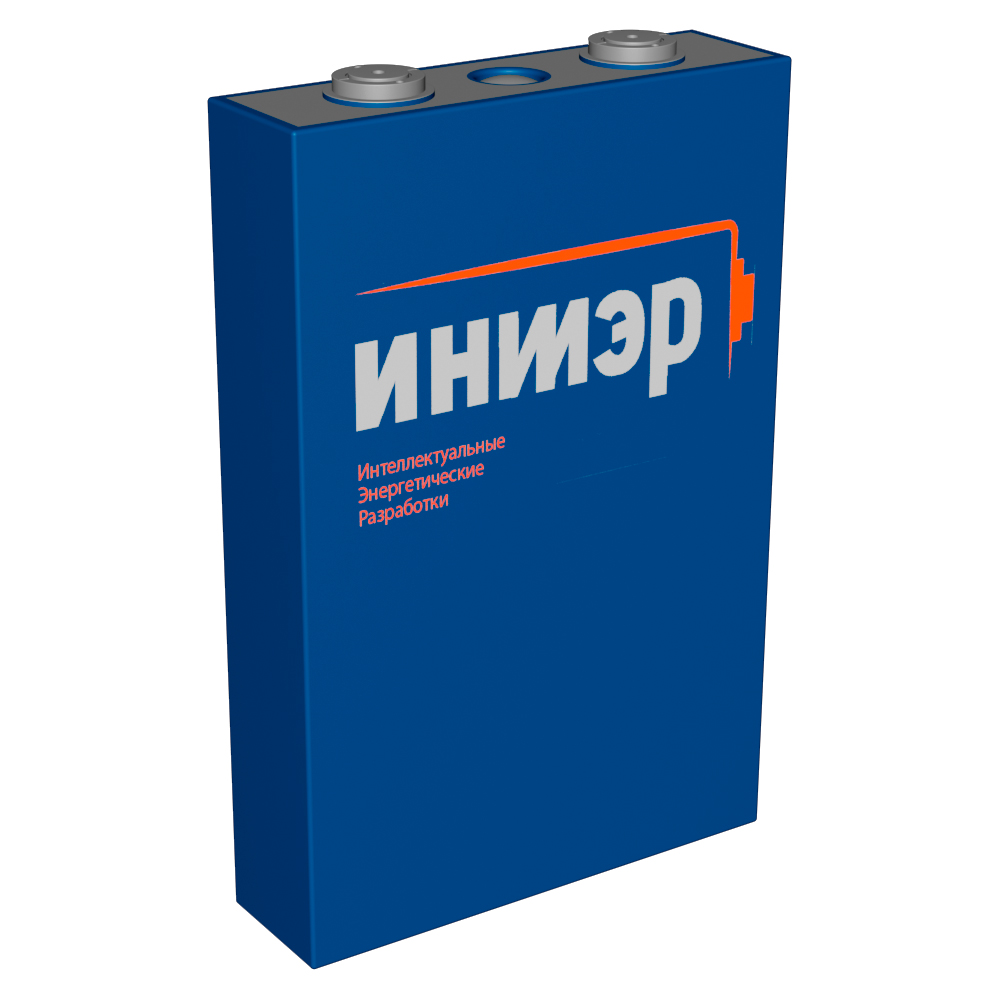

Поставляем ячейки отдельно, комплектом или готовой сборкой с испытаниями и протоколом. Платы — в разделе BMS, комплектующие — здесь.

В последовательной цепи через все ячейки идёт один ток, поэтому ёмкость батареи равна ёмкости худшей ячейки, а не средней. У титаната цепь длиннее, и цена разброса выше: чем больше ячеек, тем вероятнее, что одна испортит всю сборку.

• Фактическая ёмкость — полный цикл на стенде, измеренное значение идёт в паспорт партии.
• Внутреннее сопротивление — на высоких токах именно оно определяет нагрев и просадку напряжения, поэтому для титаната это ключевой параметр отбора.
• Саморазряд — повторное измерение напряжения после выдержки; аномалия означает внутренний дефект.
• Подбор в группы — в одну батарею идут ячейки с близкими параметрами из одной группы.

Испытательная база у нас своя: измерения делает наша лаборатория, а не подрядчик по факту отгрузки. Наши работы.

Эксплуатация

Титанат прощает режимы, на которых другая химия деградирует: частые неполные циклы, дозаряд в паузу, высокие токи, работу в холоде. Специально «беречь» батарею, работая в узком окне заряда, смысла нет — ресурс всё равно кратно превышает срок службы техники.

Хранение

Хранят при частичном заряде и, по возможности, в стабильной температуре. Календарное старение у титаната медленное, но собственное потребление BMS никуда не девается, поэтому при длительной консервации батарею раз в полгода проверяют и дозаряжают.

Отгрузка

Батареи отгружаем в таре, исключающей замыкание выводов и перемещение элементов, при частичном заряде. Комплект перевозочных документов готовим под ваше направление и вид транспорта.

• Склад с холодильными и морозильными камерами. Техника не выезжает на зарядку в тепло, батарея работает и заряжается там же, где ездит.
• Электротранспорт и спецтехника с коротким циклом. Дозаряд на конечной или в паузе вместо большой батареи на весь день.
• Буферные накопители. Сглаживание пиков и рекуперация: много мелких циклов в сутки — режим, в котором титанат работает годами, а LiFePO₄ вырабатывает ресурс.
• Уличное и неотапливаемое оборудование. Там, где подогрев батареи ставить некуда, а обслуживать некому.

Если задача выглядит иначе, опишите режим: число циклов в сутки, температуру и токи. Посчитаем оба варианта — титанатный и на LiFePO₄ — и сравним стоимость владения за срок эксплуатации.

Титанатные батареи почти всегда делаются под конкретную машину, а не берутся с полки. Порядок работы у нас один и тот же — чтобы вы понимали, что и когда от вас потребуется.

1. Исходные данные

   Нужны шесть чисел и одна фотография: напряжение системы, длительный и пиковый ток, сколько энергии батарея должна отдавать между зарядами, температурный диапазон, число циклов в сутки — и снимок посадочного места с габаритами. Если чего-то из этого нет, поможем измерить или снять с паспорта техники.

2. Расчёт конфигурации

   Считаем схему xSyP, подбираем ячейку, плату BMS, силовую часть и корпус. На выходе вы получаете не цену за штуку, а решение: параметры батареи, требования к зарядной инфраструктуре и ожидаемый ресурс в вашем режиме.

3. Согласование и документы

   Фиксируем конфигурацию, состав документов на партию и условия поставки. Пакет — паспорт качества, сертификат соответствия, технические условия и datasheet — согласуем до отгрузки, а не после.

4. Изготовление и испытания

   Ячейки проходят входной контроль и подбираются в группу, батарея собирается и испытывается на стенде. Фактические параметры вносятся в паспорт партии.

5. Поставка и сопровождение

   Отгружаем с полным комплектом документов. Гарантия — 12 месяцев; по вопросам эксплуатации и настройки заряда отвечает тот же инженер, который считал вашу конфигурацию.

Повторные партии делаются быстрее: конфигурация уже зафиксирована, и заказ сводится к изготовлению.

• Считать по ампер-часам. Титанат берут ради тока, мороза и ресурса. Сравнение «сколько ампер-часов за те же деньги» всегда проигрышно для LTO и ничего не говорит о задаче.
• Заложить быстрый заряд, не проверив питание. Ячейка примет ток, а зарядная станция его не даст: 300 А заряда — это 14–17 кВт. Мощность линии считают до заказа батареи.
• Поставить BMS от другой химии. Уставки по напряжению не совпадают: батарея будет либо недозаряжаться, либо уходить в защиту.
• Взять титанат туда, где хватает LiFePO₄. Один цикл в сутки в отапливаемом помещении — это 250–300 циклов в год, и ресурс LiFePO₄ вырабатывается лет за десять. Переплата не окупится.
• Не учесть напряжение в конце заряда. Сборка 21S выдаёт к концу заряда 57–59 В, и потребитель должен это выдерживать. Проверяется на этапе расчёта, а не при первом включении.
• Забыть про габарит и крепление. Титанат при равной энергии крупнее и тяжелее LiFePO₄ — посадочное место проверяют заранее.

Обозначения, которые встречаются в паспортах, спецификациях и в наших расчётах.

C, ток в единицах C

Доля ёмкости в час. Для ячейки на 23 А·ч ток 3C равен 69 А. В нашем документе на титанатную сборку и заряд, и разряд заданы током 3C — против 0,5C стандартного режима призматической LiFePO₄.

xSyP

Схема сборки: x ячеек последовательно (задают напряжение), y цепей параллельно (задают ёмкость и ток).

Дозаряд в паузу

Подзарядка в перерыве вместо полного цикла и замены батареи. Способ обойтись меньшей ёмкостью, ради которого титанат обычно и покупают.

Осаждение лития

Рост металлического лития на аноде при заряде на морозе или высоким током. Причина необратимой потери ёмкости у обычных литий-ионных ячеек; у титаната не возникает.

Циклический ресурс

Число полных циклов до падения ёмкости до 80 % от начальной, всегда с указанием токов, температуры и глубины разряда.

Стоимость владения

Цена батареи, делённая на число циклов в вашем режиме, плюс стоимость простоя техники при замене. По этому числу и сравнивают химии.
